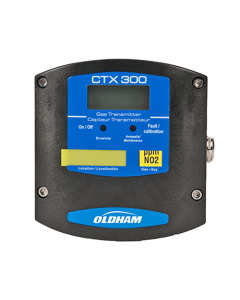

Teledyne Oldham CTX 300 gasdetectie meetkop met display

De Teledyne Oldham CTX 300 met display is een analoge stationaire gasdetectie meetkop voor het continu bewaken van gasrisico’s in veilige, niet-ATEX zones. De detector is uitgevoerd als 4-20 mA transmitter en beschikt over een verlicht LCD-display voor directe lokale uitlezing van de gemeten gasconcentratie.

Deze uitvoering is geschikt voor toepassingen waarbij lokale aflezing gewenst is naast centrale doormelding naar een gasdetectiecontroller, PLC, procesbesturing of gebouwbeheersysteem. De CTX 300 met display wordt toegepast voor zuurstofdetectie, koolstofdioxidedetectie en detectie van toxische gassen.

De meetkop is vooral geschikt voor technische ruimten, laboratoria, voedselverwerking, verpakkingsmachines, vriestunnels, koel- en vriesopslag, ziekenhuizen, HVAC-installaties, productieruimten en andere veilige niet-ATEX omgevingen waar lokale controle en centrale alarmering gecombineerd moeten worden.

Belangrijkste kenmerken

• ● Analoge stationaire gasdetectie meetkop met display
• ● Verlicht LCD-display voor lokale gasconcentratie-uitlezing
• ● Status-LED’s voor visuele indicatie
• ● 4-20 mA uitgang voor centrale uitlezing en alarmering
• ● Geschikt voor veilige, niet-ATEX zones
• ● Beschikbaar voor zuurstof, CO₂ en toxische gassen
• ● Elektrochemische sensoren voor O₂ en toxische gassen
• ● Infraroodsensoren voor CO₂
• ● Stevige polycarbonaat behuizing
• ● RVS schroeven en kabelwartel
• ● IP54-bescherming, NEMA 3 en 3R
• ● Verwisselbare sensormodules
• ● Vooraf gekalibreerde sensormodules voor snelle service
• ● Geschikt voor koppeling met gasdetectiecontrollers, PLC’s en gebouwbeheersystemen
• ● Ook verkrijgbaar als CTX 300 uitvoering zonder display

Wanneer kiest u voor de CTX 300 met display?

De CTX 300 met display is de juiste keuze wanneer gebruikers of onderhoudstechnici de meetwaarde direct bij de detector moeten kunnen controleren. Dit is nuttig bij lokale inspecties, servicewerkzaamheden, kalibratie, storingsanalyse en situaties waarin centrale uitlezing wordt gecombineerd met visuele controle op locatie.

• ● Lokale uitlezing van de gasconcentratie is gewenst
• ● Operators willen de meetwaarde direct op locatie controleren
• ● De detector wordt geplaatst in een technische ruimte, productieruimte of laboratorium
• ● Centrale uitlezing wordt gecombineerd met lokale visuele controle
• ● Onderhoud en kalibratie moeten sneller op locatie kunnen worden uitgevoerd
• ● Statusinformatie moet direct bij de meetkop beschikbaar zijn

Verschil tussen CTX 300 met display en CTX 300 zonder display

De CTX 300 is leverbaar met en zonder lokaal display. De uitvoering met display is vooral geschikt wanneer directe lokale uitlezing gewenst is. De uitvoering zonder display heeft een bredere sensorkeuze voor onder andere freongassen, koudemiddelen, VOC’s en semiconductor-toepassingen.

4-20 mA uitgang voor centrale koppeling

De CTX 300 met display beschikt over een lineaire 4-20 mA uitgang. Het uitgangssignaal is evenredig met de gemeten gasconcentratie. Hierdoor kan de meetkop worden aangesloten op geschikte gasdetectiecontrollers, PLC’s, gebouwbeheersystemen of procesbesturingen.

De 4-20 mA uitgang maakt de CTX 300 met display geschikt voor centrale alarmering, ventilatiesturing, trendbewaking en doormelding naar een gebouw- of procesbesturingssysteem.

Sensorprincipes bij de uitvoering met display

De CTX 300 met display is beschikbaar met elektrochemische sensoren voor zuurstof en toxische gassen en infraroodsensoren voor koolstofdioxide.

Complete gassenlijst en meetbereiken CTX 300 met display

Onderstaande tabel toont de complete gasvarianten en meetbereiken voor de Teledyne Oldham CTX 300 met display op basis van de aangeleverde informatie. De exacte uitvoering, sensorlevensduur, kalibratie en beschikbaarheid moeten per configuratie worden gecontroleerd.

Toxische gasdetectie met directe uitlezing

De CTX 300 met display is geschikt voor detectie van diverse toxische gassen. Denk aan koolstofmonoxide, waterstofsulfide, ammoniak, stikstofmonoxide, stikstofdioxide, zwaveldioxide, chloor, waterstofcyanide, waterstoffluoride, waterstofchloride, fosfine, ozon, ethyleenoxide en fosgeen.

De lokale uitlezing op het display maakt deze meetkop praktisch voor ruimten waar medewerkers of onderhoudstechnici direct willen kunnen zien welke gasconcentratie aanwezig is. Tegelijkertijd wordt de meetwaarde via 4-20 mA doorgestuurd naar het centrale systeem.

CO2-detectie met infraroodtechnologie

Voor koolstofdioxide is de CTX 300 met display beschikbaar met infraroodtechnologie. CO₂-detectie wordt veel toegepast in omgevingen waar koolstofdioxide wordt opgeslagen, gebruikt of kan vrijkomen. Denk aan voedselverwerking, verpakkingsmachines, vriestunnels, laboratoria, technische ruimten, koelinstallaties en omgevingen met CO₂-blusinstallaties of droogijs.

Bij CO₂-detectie is een juiste montagepositie belangrijk. Koolstofdioxide is zwaarder dan lucht en kan zich ophopen in lagergelegen delen van een ruimte, putten, kelders of onvoldoende geventileerde zones.

Zuurstofdetectie voor tekort en verrijking

De CTX 300 met display is beschikbaar voor zuurstofdetectie in meerdere uitvoeringen. Afhankelijk van de toepassing kan worden gekozen voor bewaking van zuurstoftekort, zuurstofverrijking, hoogbereikmetingen of specifieke toepassingen zoals heliumverrijking.

Zuurstofdetectie is relevant in ruimten waar verdringing door andere gassen mogelijk is, bijvoorbeeld door CO₂, stikstof, inertisering of lekkage uit procesinstallaties. De juiste alarmwaarden en plaatsing moeten altijd worden afgestemd op de toepassing en veiligheidsprocedure.

Geschikt voor voedselverwerking, verpakkingsmachines en vriestunnels

De Teledyne Oldham CTX 300 met display is zeer geschikt voor toepassingen in de voedselverwerkende industrie. In deze sector komen vaak processen voor met CO₂, inertgassen, koelinstallaties en verpakkingslijnen.

• ● MAP-verpakkingsmachines
• ● Vriestunnels
• ● Koel- en vriesopslag
• ● Technische ruimten bij koelinstallaties
• ● Productieruimten met CO₂-toepassing
• ● Laboratoria en kwaliteitscontrole
• ● Ruimten met zuurstofverdringingsrisico

Robuuste behuizing met RVS bevestigingsmateriaal

De CTX 300 met display heeft een stevige polycarbonaat behuizing met RVS schroeven en een kabelwartel. De behuizing is ontworpen voor technische en lichte industriële omgevingen waar betrouwbaarheid, controleerbaarheid en onderhoudsgemak belangrijk zijn.

De IP54-bescherming biedt bescherming tegen stof en spatwater. Bij toepassing in omgevingen met veel vocht, reinigingsmiddelen, direct spatwater, lage temperaturen of hoge mechanische belasting moeten aanvullende beschermende maatregelen of een alternatieve detectoroplossing worden beoordeeld.

Verwisselbare sensormodules

De CTX 300 werkt met verwisselbare sensormodules. Voor toxische gassen, zuurstof en CO₂ zijn sensormodules beschikbaar die vooraf zijn gekalibreerd. Dit maakt onderhoud voorspelbaar en helpt stilstand tijdens service te beperken.

De beschikbaarheid van een Poison Resistant uitvoering moet per sensorvariant worden gecontroleerd. Wanneer een PR-uitvoering beschikbaar is, kan dit helpen om de invloed van bepaalde storende stoffen op de sensor te beperken en de levensduur te verlengen.

Montage en plaatsing

De juiste plaatsing van de CTX 300 met display is bepalend voor de werking van het gasdetectiesysteem. De sensor bevindt zich aan de onderzijde van de detector. De montagepositie moet worden afgestemd op het gasgedrag, de te verwachten lekkagebron, luchtstroming en onderhoudsbereikbaarheid.

• ● Lichtere gassen worden hoger in de ruimte gemeten
• ● Zwaardere gassen, zoals CO₂, worden lager in de ruimte gemeten
• ● Plaats detectoren bij mogelijke lekkagepunten
• ● Houd rekening met ventilatie, luchtstroming, obstakels en temperatuurverschillen
• ● Plaats detectoren op een locatie die bereikbaar blijft voor onderhoud en kalibratie
• ● Houd rekening met reinigingsprocessen, condensvorming en mechanische belasting in food- en koelomgevingen
• ● Zorg dat het display goed zichtbaar blijft wanneer lokale uitlezing gewenst is

Niet geschikt voor ATEX-zones

De Teledyne Oldham CTX 300 met display is bedoeld voor veilige, niet-ATEX zones. De detector is niet geclassificeerd voor gebruik in explosiegevaarlijke omgevingen en mag niet worden toegepast als ATEX-gecertificeerde gasdetectie meetkop.

Wanneer gasdetectie nodig is in een ATEX-zone, moet een passende ATEX-gecertificeerde meetkop worden geselecteerd. VTN Veiligheidstechniek Nederland kan adviseren welke Teledyne Oldham of Honeywell gasdetector geschikt is voor de betreffende zone-indeling, gasgroep en toepassing.

Typische toepassingen

De Teledyne Oldham CTX 300 met display is geschikt voor uiteenlopende toepassingen in veilige, niet-ATEX zones.

• ● Voedselverwerkende industrie
• ● Verpakkingsmachines
• ● Vriestunnels
• ● Koel- en vriesopslag
• ● Industriële koeltechniek
• ● Technische ruimten
• ● Laboratoria
• ● Ziekenhuizen
• ● Productieruimten
• ● HVAC-installaties
• ● Gebouwgebonden installaties
• ● Ruimten met CO₂-risico
• ● Ruimten met zuurstofverdringingsrisico
• ● Ruimten met ammoniakrisico
• ● Detectie van toxische gassen
• ● Lokale uitlezing bij stationaire gasdetectie

Technische gegevens

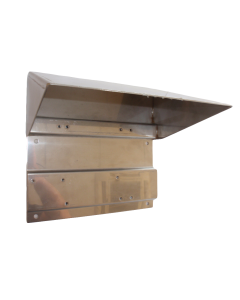

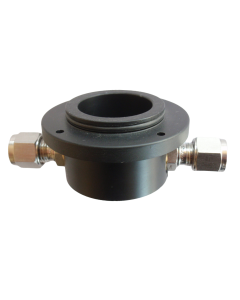

Beschikbare accessoires

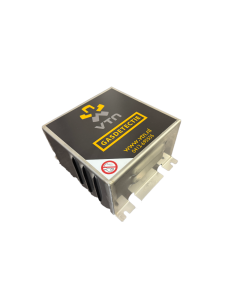

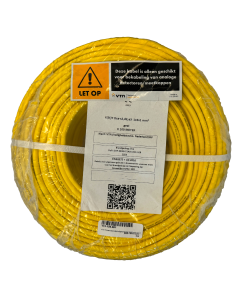

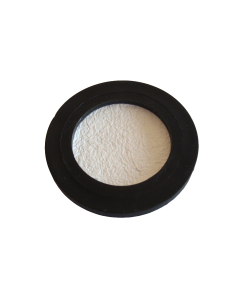

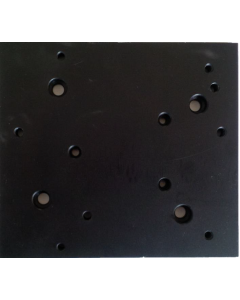

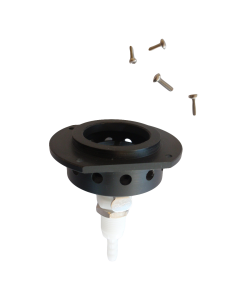

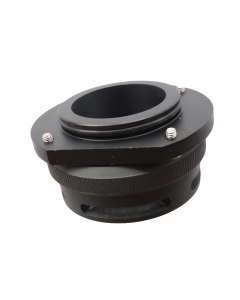

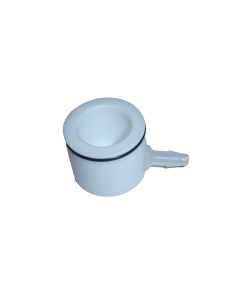

Voor de Teledyne Oldham CTX 300 zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, onderhoud en toepassing.

Waarom kiezen voor de Teledyne Oldham CTX 300 met display?

De Teledyne Oldham CTX 300 met display is een goede keuze wanneer naast centrale uitlezing ook lokale gasconcentratie-aflezing gewenst is. De detector combineert een 4-20 mA uitgang met een verlicht display, status-LED’s, een robuuste behuizing en een brede selectie EC- en IR-sensoren.

Voor voedselverwerking, verpakkingsmachines en vriestunnels zijn vooral CO₂-, O₂- en NH₃-uitvoeringen relevant. Voor laboratoria en technische ruimten zijn onder andere CO₂-, O₂-, H₂S-, CO-, NO₂-, SO₂-, Cl₂-, HCN-, HF- en PH₃-uitvoeringen beschikbaar.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste selectie van een stationaire gasdetectie meetkop hangt af van het doelgas, het meetbereik, de ruimte, ventilatie, montagepositie, controller, alarmstrategie, onderhoudsinterval en eventuele certificeringseisen. Zeker bij CO₂-opslag, laboratoria, technische ruimten, voedselverwerking en industriële processen is een correcte plaatsing bepalend voor een betrouwbaar gasdetectiesysteem.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor gebouwgebonden installaties, koeltechniek, HVAC, food-processing, laboratoria, technische ruimten en lichte industrie.

• ● Selectie van de juiste CTX 300-uitvoering
• ● Keuze van doelgas, meetbereik en sensortechnologie
• ● Advies over 4-20 mA koppeling met controller, PLC of gebouwbeheersysteem
• ● Beoordeling van montagepositie, ventilatie en gasgedrag
• ● Advies over alarmwaarden, ventilatiesturing en signaalgevers
• ● Inbedrijfstelling, kalibratie en periodiek onderhoud
