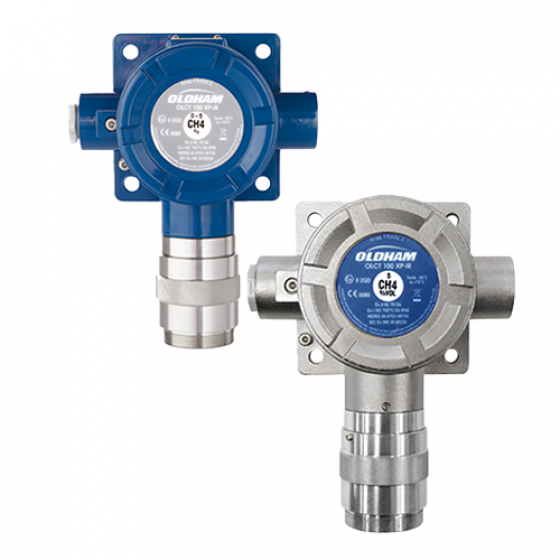

Teledyne Oldham OLCT 100 XPIR infrarood gasdetectie meetkop

De Teledyne Oldham OLCT 100 XPIR is een explosieveilige stationaire infrarood gasdetectie meetkop voor het continu bewaken van gasrisico’s in zware industriële en potentieel explosiegevaarlijke omgevingen. Deze uitvoering binnen de OLCT 100-serie is specifiek ontwikkeld voor infrarooddetectie van onder andere CO₂, SF₆, koudemiddelen en bepaalde brandbare gassen in LEL-bereik.

De OLCT 100 XPIR is uitgevoerd als analoge 4-20 mA transmitter zonder lokaal display. De meetwaarde wordt doorgestuurd naar een geschikte gasdetectiecontroller, PLC, DCS, gebouwbeheersysteem of ander bewakingssysteem. Hierdoor is de detector geschikt voor centrale gasbewaking, alarmering, ventilatiesturing, procesbeveiliging en integratie in stationaire gasdetectiesystemen.

De XPIR-uitvoering is geschikt voor onder andere koeltechniek, petrochemie, chemie, offshore, waterzuivering, technische ruimten, laboratoria, industriële HVAC, food-processing, procesinstallaties en zware industriële productieomgevingen. VTN Veiligheidstechniek Nederland adviseert over de juiste sensor, het juiste meetbereik, de ATEX-classificatie, montagepositie, controllerkoppeling, kalibratie en onderhoud.

Belangrijkste kenmerken

• ● Explosieveilige stationaire infrarood gasdetectie meetkop
• ● Analoge 4-20 mA transmitter zonder lokaal display
• ● Specifiek voor infrarooddetectie
• ● Geschikt voor CO₂, SF₆, LEL IR en diverse koudemiddelen
• ● Beschikbaar voor onder andere R32, R134a, R407F, R449A, R454B, HFO-1233zd, HFO-1234ze en HFO-1234yf
• ● Infraroodmeetprincipe met stabiele meting en lage onderhoudsbehoefte
• ● Geen zuurstof nodig voor het meetprincipe
• ● Niet gevoelig voor katalytische sensorvergiftiging
• ● IP66-bescherming voor zware industriële omstandigheden
• ● Epoxy-gelakte aluminium behuizing of RVS 316-uitvoering, afhankelijk van configuratie
• ● ATEX/IECEx-uitvoeringen beschikbaar voor Zone 1 en Zone 2, afhankelijk van uitvoering en certificering
• ● SIL 2-classificatie afhankelijk van sensoruitvoering en toepassing
• ● MED-gecertificeerde uitvoeringen beschikbaar, afhankelijk van configuratie en certificaat

Infraroodtechnologie voor stabiele gasdetectie

De OLCT 100 XPIR maakt gebruik van infraroodtechnologie. Dit meetprincipe is zeer geschikt voor gassen die infraroodstraling absorberen, zoals koolstofdioxide, zwavelhexafluoride, veel koudemiddelen en diverse koolwaterstoffen.

Ten opzichte van katalytische detectie heeft infrarooddetectie belangrijke voordelen. Een infraroodsensor verbruikt geen doelgas tijdens de meting, heeft geen zuurstof nodig voor het meetprincipe en is niet gevoelig voor katalytische sensorvergiftiging. Daardoor is de OLCT 100 XPIR een sterke keuze voor toepassingen waar betrouwbaarheid, lange levensduur en lage onderhoudsbehoefte belangrijk zijn.

ATEX-gasdetectie voor Zone 1 en Zone 2

De OLCT 100 XPIR is leverbaar als explosieveilige gasdetectie meetkop voor toepassing in ATEX-omgevingen. Afhankelijk van de gekozen uitvoering, sensor, gasgroep en temperatuurklasse kan de detector worden toegepast in Zone 1 en Zone 2.

De exacte ATEX-classificatie moet altijd worden gecontroleerd op basis van de gekozen artikelvariant, sensoruitvoering, certificaat, gasgroep, temperatuurklasse en zone-indeling van de installatie. Voor explosiegevaarlijke toepassingen mag uitsluitend een uitvoering worden gebruikt die aantoonbaar geschikt is voor de betreffende zone en toepassing.

• ● Explosieveilige infrarood uitvoering binnen de OLCT 100-serie
• ● ATEX/IECEx-uitvoeringen beschikbaar
• ● Geschikt voor zware industriële omgevingen
• ● Toepasbaar in Zone 1 en Zone 2, afhankelijk van exacte uitvoering en certificering
• ● Zonegeschiktheid afhankelijk van artikelvariant, gasgroep en temperatuurklasse
• ● Controle van certificaat en configuratie is noodzakelijk bij toepassing in ATEX-gebied

Geschikt voor CO2, SF6, LEL IR en koudemiddelen

De OLCT 100 XPIR is vooral geschikt voor toepassingen waar infrarooddetectie de voorkeur heeft. Denk aan CO₂-detectie, SF₆-bewaking, koudemiddeldetectie en LEL-detectie van infrarood-meetbare brandbare gassen.

Veelvoorkomende toepassingen zijn industriële koelinstallaties, technische ruimten, HVAC-installaties, laboratoria, petrochemische installaties, offshore installaties, tankopslag, procesinstallaties en ruimten waar CO₂, SF₆ of koudemiddelen kunnen vrijkomen.

Beschikbare gasvarianten en meetbereiken

De Teledyne Oldham OLCT 100 XPIR is beschikbaar in verschillende infrarood gasuitvoeringen. De exacte beschikbaarheid, meetbereiken, behuizing, certificering en levertijd moeten per configuratie worden gecontroleerd.

CO2-detectie met infraroodtechnologie

De OLCT 100 XPIR is beschikbaar voor meerdere CO₂-meetbereiken. Hierdoor kan de detector worden afgestemd op de toepassing. Voor ruimten waar lage concentraties bewaakt moeten worden, kan een ppm-bereik worden gebruikt. Voor toepassingen met hogere CO₂-concentraties zijn procentbereiken beschikbaar.

CO₂-detectie is relevant in onder andere koeltechnische installaties, CO₂-machinekamers, laboratoria, food-processing, verpakkingsmachines, vriestunnels, technische ruimten, CO₂-opslag, omgevingen met droogijs en ruimten met CO₂-blusinstallaties.

Koolstofdioxide is zwaarder dan lucht en kan zich ophopen in lagergelegen delen van een ruimte. De montagepositie moet daarom zorgvuldig worden bepaald op basis van lekkagepunten, ventilatie, ruimte-indeling en gasgedrag.

Koudemiddeldetectie voor koeltechniek en HVAC

De OLCT 100 XPIR is geschikt voor detectie van diverse koudemiddelen, waaronder R32, R134a, R407F, R449A, R454B, HFO-1233zd, HFO-1234ze en HFO-1234yf. Dit maakt de detector geschikt voor moderne koeltechnische installaties, industriële koelinstallaties, HVAC-systemen, technische ruimten en food-processing.

Bij koudemiddeldetectie zijn de juiste sensorselectie en montagepositie bepalend. Veel koudemiddelen zijn zwaarder dan lucht en kunnen zich ophopen bij vloerniveau of in onvoldoende geventileerde zones. Bij A2L-koudemiddelen moet daarnaast worden gekeken naar brandbaarheid, LEL-bereik, ventilatie en mogelijke ontstekingsbronnen.

SF6-detectie

De OLCT 100 XPIR is beschikbaar voor detectie van SF₆, zwavelhexafluoride. SF₆ wordt onder andere toegepast in elektrische installaties en schakelapparatuur. Lekkagebewaking kan belangrijk zijn vanwege verdringingsgevaar, milieu-impact en procesveiligheid.

Bij SF₆-detectie moet de montagepositie worden afgestemd op het gasgedrag, mogelijke lekkagepunten en ventilatie van de ruimte.

Infrarood LEL-detectie

De OLCT 100 XPIR kan worden toegepast voor infrarood LEL-detectie van geschikte brandbare gassen en dampen. Dit is vooral interessant wanneer een katalytische sensor minder geschikt is, bijvoorbeeld door risico op sensorvergiftiging, zuurstofarme omstandigheden of zware industriële omgevingscondities.

Belangrijk: infrarood LEL-detectie is niet universeel toepasbaar voor alle brandbare gassen. Waterstof kan met dit meetprincipe niet worden gedetecteerd. Voor ieder brandbaar gas moet worden beoordeeld of een infraroodsensor geschikt is of dat een katalytische, MEMS- of andere gasdetector nodig is.

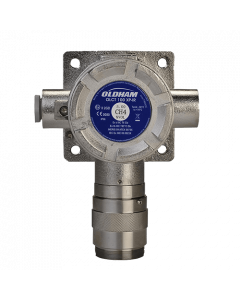

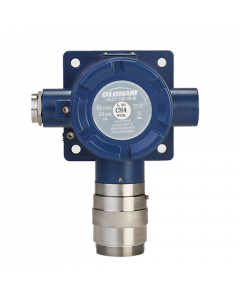

Keuze uit aluminium of RVS 316 behuizing

De OLCT 100 XPIR is beschikbaar in verschillende behuizingsuitvoeringen. De juiste keuze hangt af van de omgeving, corrosiebelasting, mechanische belasting en gewenste levensduur.

De RVS-uitvoering is vooral relevant bij offshore, petrochemie, zware industrie, corrosieve atmosferen of toepassingen met hoge eisen aan materiaalbestendigheid.

SIL 2 afhankelijk van sensor en toepassing

De OLCT 100 XPIR-serie is beschikbaar met SIL 2-classificatie, afhankelijk van sensoruitvoering en toepassing. SIL-classificatie is relevant wanneer de gasdetectie onderdeel is van een veiligheidsfunctie of Safety Instrumented Function.

Bij toepassing in een SIL-context moet het volledige systeem worden beoordeeld. Niet alleen de detector, maar ook controller, bekabeling, alarmstrategie, proof test interval, onderhoudsprocedure en documentatie bepalen de uiteindelijke betrouwbaarheid van de veiligheidsfunctie.

MED-gecertificeerd afhankelijk van uitvoering

Voor maritieme toepassingen kan MED-certificering relevant zijn. De OLCT 100 XPIR is beschikbaar in uitvoeringen waarbij MED-certificering van toepassing kan zijn. Controleer altijd per artikelvariant, toepassing en certificaat of de gekozen uitvoering voldoet aan de eisen van de Marine Equipment Directive.

Voor scheepvaart, offshore of maritieme installaties adviseert VTN Veiligheidstechniek Nederland over de juiste detectoruitvoering, certificering en systeemopbouw.

Technische gegevens

Sensorcategorieën en typische toepassingen

Geschikte controllers en systeemintegratie

De OLCT 100 XPIR kan worden aangesloten op een geschikte gasdetectiecontroller of op een bovenliggend systeem met 4-20 mA ingang. Veelgebruikte controlleroplossingen zijn onder andere de Teledyne Oldham MX16, MX32, MX43 en MX256, afhankelijk van het aantal meetpunten en de gewenste functionaliteit.

Beschikbare accessoires

Voor de Teledyne Oldham OLCT 100 XPIR zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, kalibratie, onderhoud en omgevingscondities.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie is een veiligheidsfunctie. Daarom moeten selectie, montage, bekabeling, configuratie, kalibratie en inbedrijfstelling zorgvuldig worden uitgevoerd. Een meetkop die vooraf is gekalibreerd, moet nog steeds correct op locatie worden ingebouwd, gecontroleerd en functioneel getest.

Bij de OLCT 100 XPIR is inbedrijfstelling op locatie sterk aan te raden. Tijdens de inbedrijfstelling worden onder andere montagepositie, bekabeling, controllerinstellingen, alarmrelais, signaalgevers, ventilatiesturing, doormeldingen en de juiste gasrespons gecontroleerd.

VTN kan de OLCT 100 XPIR leveren met kalibratie vóór verzending en kan ook inbedrijfstelling op locatie verzorgen. Wanneer u kiest voor kalibratie vóór verzending, moet de meetkop daarna nog op locatie correct worden geïnstalleerd en functioneel worden getest.

Toepassingen

De Teledyne Oldham OLCT 100 XPIR is geschikt voor zware industriële en potentieel explosiegevaarlijke toepassingen waar infrarood gasdetectie nodig is.

• ● Koeltechnische installaties
• ● Industriële HVAC-systemen
• ● CO₂-machinekamers
• ● Food-processing en verpakkingsmachines
• ● Vriestunnels en technische ruimten
• ● CO₂-opslag, droogijsruimten en ruimten met CO₂-blusinstallaties
• ● Petrochemische industrie en chemische industrie
• ● Raffinaderijen, tankopslag en offshore installaties
• ● Energiecentrales en waterzuiveringen
• ● Laboratoria en procesindustrie
• ● Industriële productie
• ● SF₆-toepassingen bij elektrische installaties
• ● Detectie van koudemiddelen en HFO’s
• ● Detectie van infrarood-meetbare brandbare gassen
• ● Gasdetectie in ATEX-omgevingen, mits de exacte uitvoering geschikt is voor de betreffende zone

Waarom kiezen voor de Teledyne Oldham OLCT 100 XPIR?

De Teledyne Oldham OLCT 100 XPIR is een sterke keuze wanneer een robuuste infrarood gasdetectiemeetkop nodig is voor zware industriële of potentieel explosiegevaarlijke omgevingen. De combinatie van infraroodtechnologie, 4-20 mA uitgang, ATEX/IECEx-uitvoeringen, IP66-bescherming en SIL 2-mogelijkheden maakt deze detector geschikt voor kritische gasdetectietoepassingen.

De XPIR-uitvoering is vooral interessant voor CO₂-detectie, koudemiddeldetectie, SF₆-bewaking en LEL-detectie van geschikte infrarood-meetbare brandbare gassen. Voor toepassingen waarbij katalytische sensoren minder geschikt zijn door sensorvergiftiging, zuurstofarme omstandigheden of hoge onderhoudsbelasting, kan infrarooddetectie een betere keuze zijn.

Specialistische ondersteuning door VTN Veiligheidstechniek Nederland

De juiste selectie van een OLCT 100 XPIR gasdetectie meetkop vraagt om technisch advies. De keuze hangt af van het doelgas, het meetbereik, de ATEX-zone, gasgroep, temperatuurklasse, montagepositie, ventilatie, controller, alarmstrategie, onderhoudsinterval en eventuele SIL- of MED-eisen.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor onder andere koeltechniek, petrochemie, chemie, offshore, waterzuivering, energie, technische ruimten, laboratoria en industriële productieomgevingen.

• ● Advies op maat voor de juiste detectorconfiguratie
• ● Selectie van het juiste gas en meetbereik
• ● Beoordeling van ATEX-zone, gasgroep en temperatuurklasse
• ● Koppeling met controllers, PLC’s of procesbesturing
• ● Montageadvies en projectmatige levering
• ● Professionele kalibratie en inbedrijfstelling
• ● Periodiek onderhoud en mobiele service op locatie
